汽车电子电磁兼容常见测试标准必备—工程师的必备速查手册



汽车电子EMC测试,正在受到越来越多的关注。其中最重要的三个标准为,CISPR 25、ISO11452-2、ISO11452-4。本文给出了测试设备、所起到的作用和推荐方案,是汽车电子工程师的必备速查手册。

一、CISPR25标准

CISPR25目前用的是2007年第三版标准,与2002年的旧版,还是有很大差别。

1、CISPR25传导骚扰测试设备

CISPR25传导骚扰测试方法分为两种。一种是电压方法:电压测量只能用于单一导线的传导发射特性,故常用于测量电源线的发射,采用人工电源网络做隔离物;另外一种是电流探头方法:测量控制/信号线的发射。

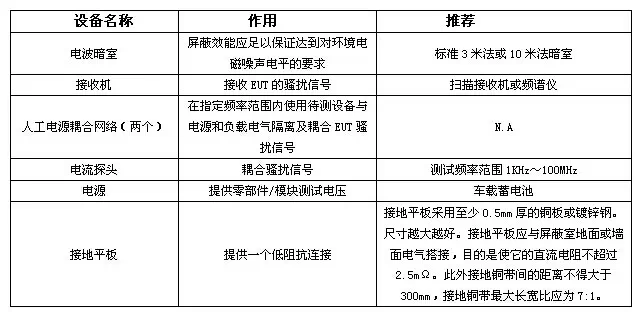

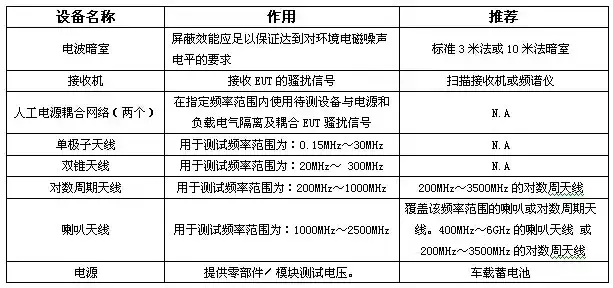

CISPR25传导骚扰测试设备

2、CISPR25辐射骚扰测试方法

1)电波暗室(ALSE)方法:辐射场强测量应在ALSE 内进行,以消除来自电气设备以及广播台站产生的额外电磁骚扰的影响。

2)TEM小室方法:辐射场强度的测量应该在屏蔽室中进行,以消除来自电气设备和广播站的附加干扰。TEM 小室的工作如同屏蔽室一样。

3)带状线法方法:带状线是开方式的波导,由一个接地平板和一个主导电体(隔板)构成,有特征阻抗。一般采用的特征阻抗值是50Ω和90Ω 。

目前关于零部件/模块的辐射骚扰测量的常见方法主要是:ALSE方法、TEM小室方法、带状线法。但目前由于TEM小室受电磁环境及场地限制较多,带状线法则还处于研究和实践中。所以基本上都是用ALSE方法来进行汽车电子的辐射骚扰测量。

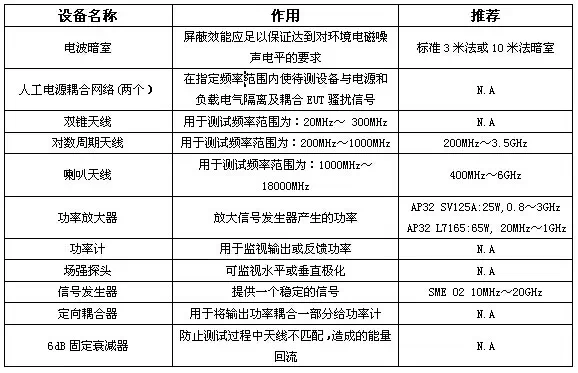

CISPR25辐射骚扰测试设备

二、ISO11452-2标准

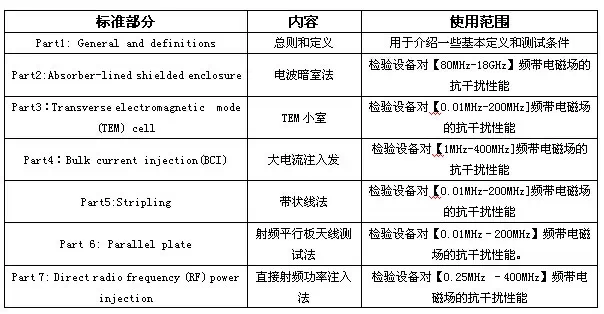

ISO11452介绍的是用各种不同的测试方法来对车载电子进行抗骚扰类的测试。所以我们将对最常用的两种测试方法进行介绍。分别是电波暗室法(ISO11452-2)和大电流注入法(ISO11452-4)。

辐射抗干扰测试方法:

校准法:使用校准夹具标定的标准电流值,系统记录下发射功率后,再将样品摆放上去开始试验,测试过程中的注入功率不变,但产生的电流可能出现变化。

闭环法:无需校准,直接测试,系统根据监测钳的数据实时改变输出功率,尽量使电流稳定在测试要求的数值。

注:这两种方法产生的结果很可能有较大差别。其效果和产品自身的阻抗特性有关。其中闭环法不常见,而基本都是用校准法进行测试。

ISO11452-2测试设备

三、ISO11452-4 Part 4:大电流注入法,Bulk currentinjection (BCI)

道路车辆-用窄带发射的电磁能量进行电子干扰。部件试验方法-第4部分,该测试目的是检验设备对【1MHz– 400MHz】频带电磁场的抗干扰性能。

ISO11452-4测试设备
